이번 장에서는 캐드의 스타일(style) 사용법에 대해 알아보도록 하겠습니다.
CAD에서 텍스트를 사용할 때는 기본적으로 설정해야 합니다.바로 스타일(Style)입니다.
또한 캐드로 설정하는 대표적인 메뉴는 3가지입니다.layer, text(style), dim(치수) 입니다.
그 중 두 번째로 텍스트 사용을 위한 style에 대해 보겠습니다.
또예로표제란을작성하고텍스트를적용해보죠.
먼저 스타일(style)에 대해 알아보도록 하겠습니다.
기본적으로 폰트는, PC상에 인스톨 되고 있는 폰트가 나옵니다.타사에서 받거나 다른 누군가에 의해 도면을 받아 글자가 나오지 않는 경우는 글꼴이 없는 경우가 있습니다.
** 글꼴 유형 분류 구분문은 크게 트루타입 글꼴과//SHX글꼴(캐드 자체에서 지원)로 나뉩니다.각각 저장되는 위치가 다릅니다.
사용법 명령어 : style

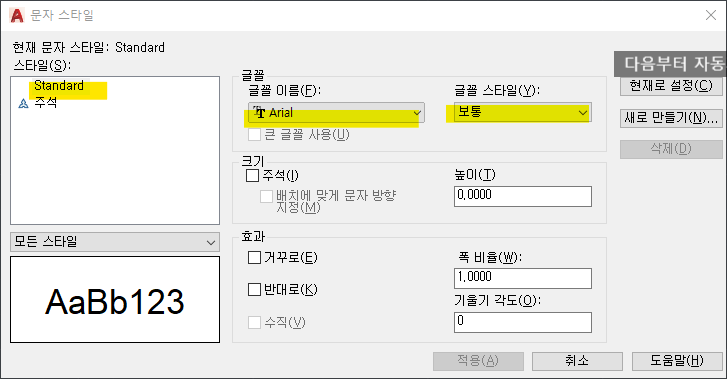

원하는 스타일의 글꼴을 지정할 수 있습니다글꼴명 선택 –>회사별, 시험장별, 개인별로 다를 수 있습니다.글꼴 스타일 –> 각각 다릅니다.

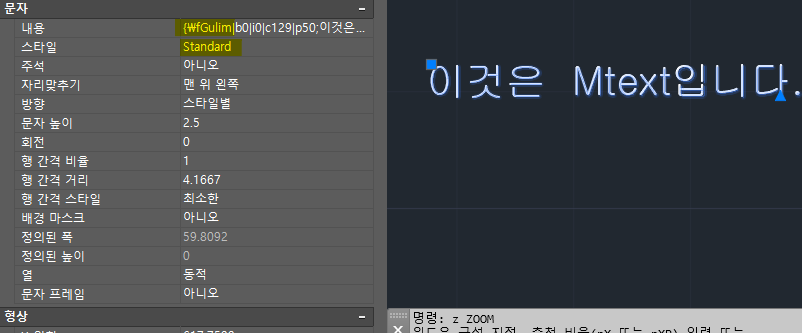

지정된 스타일과 폰트는 text 사용 시 확인할 수 있습니다.

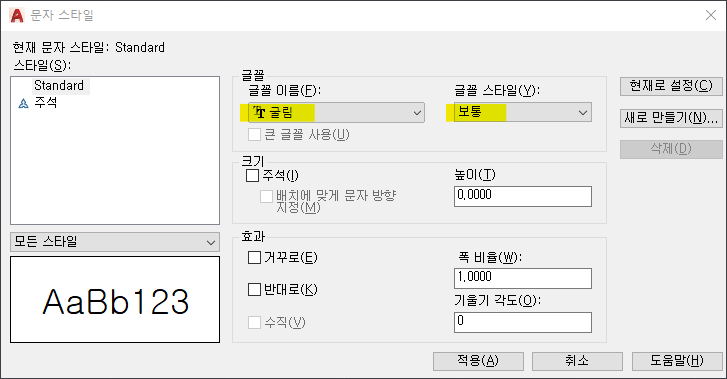

한글은 따로 지정하지 않으면 굴림으로 변경됩니다시험장별,회사별,각각다릅니다.
한글 글꼴은 굴리고 있어요* 한/영 전환은 한영 키를 통해서 가능합니다.
** 특수문자가 Ø(파이)가 안나오면, ???-???, 텍스트가 이렇게 나오면 글꼴 변경을 해 주세요.원래 그림상 독자적인 폰트 트루 타입의 경우는, 폰트의 변경이 필요한 경우가 있습니다.
** 변경하지 않으실 경우 특수문자 입력%%216or%248 / 한글바꾸기 Φ’—>숫자7로 (Ø) 해주세요.
** 이번에는 테스트를 위한 style을 새로 만들어 보겠습니다.

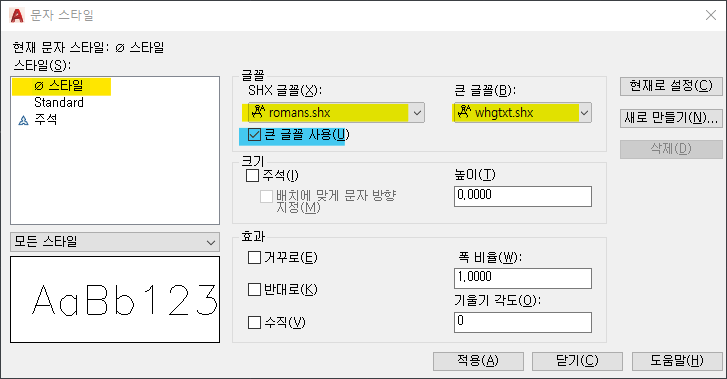

** 영문문자 romans.shx, 한글문자는 whgtxt.shx(큰글자)로 적용
이는 나중에 치약 DDim 설정과도 관련이 있습니다특정 치수의 문자 스타일 변경에도 관여합니다.
여기에서 도면의 특성과 업체별/시험장별/산업섹터별/치수설정을 하여 지정하는 것이

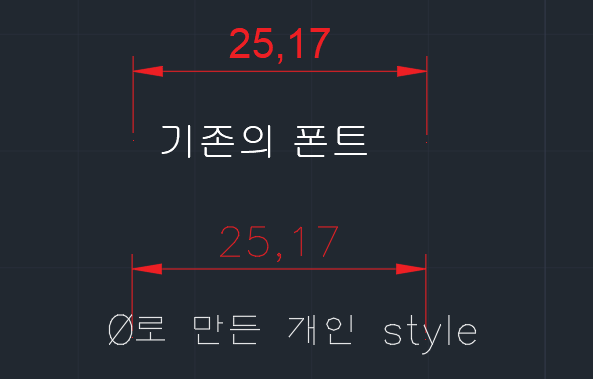

style로 만든 설정을 적용한 예시입니다. 톱니 수문자와 통상 문자의 형태가 다른 것을 확인할 수 있습니다.
style로 만든 설정을 적용한 예입니다. 톱니수 문자와 보통 문자의 형태가 다른 것을 확인하는 것이

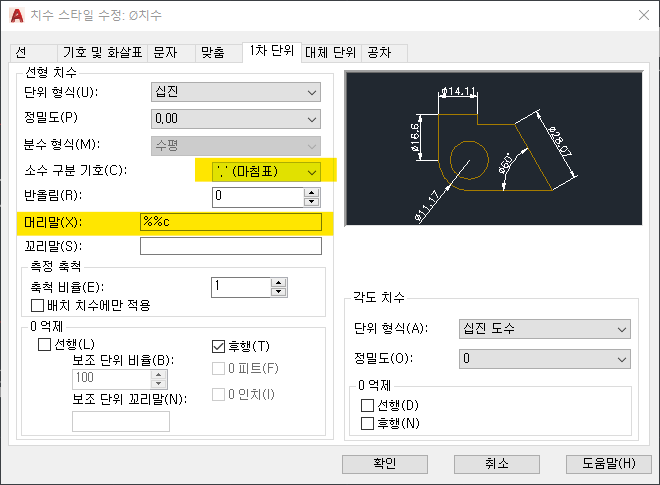

** Ø 적용을 위해서는 미리 Dim 사이즈 스타일에 1차 단위 –> 머리글자에 %c 를 입력하신 후 필요 시 해당 치수를 변경하시기 바랍니다.

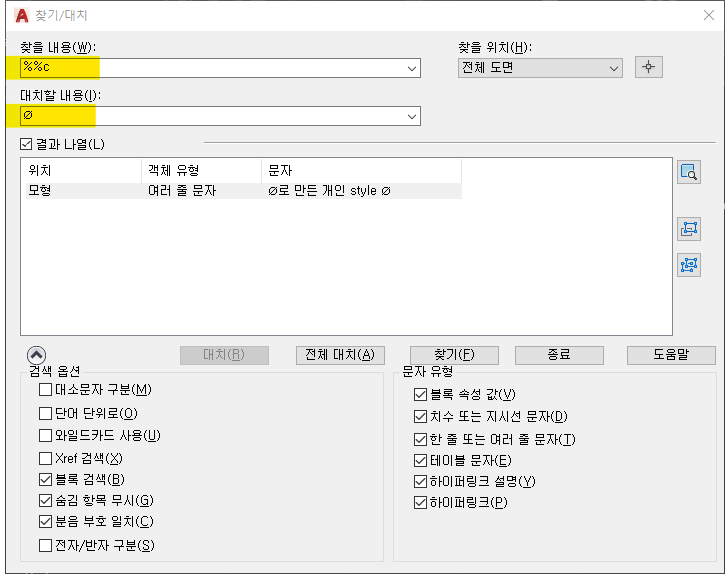

** 화면상에 Ø의 개수가 많을 경우 ** 명령어: find를 통해 전체 변경도 가능합니다.** Windows TECH 폰트는 %c 의 Fi를 지원하지 않습니다. 트루타입 글꼴은 지원하지 않는 경우를 위함입니다.
** 실무에서는 글꼴 때문에 힘들 것 같아요** 회사마다 차이점도 있습니다. 실제 업무에서는 번거롭고 어려운 점이 많습니다.** 폰트로의 실전 응용에는 설계자의 상황에 따른 대처가 필요합니다.

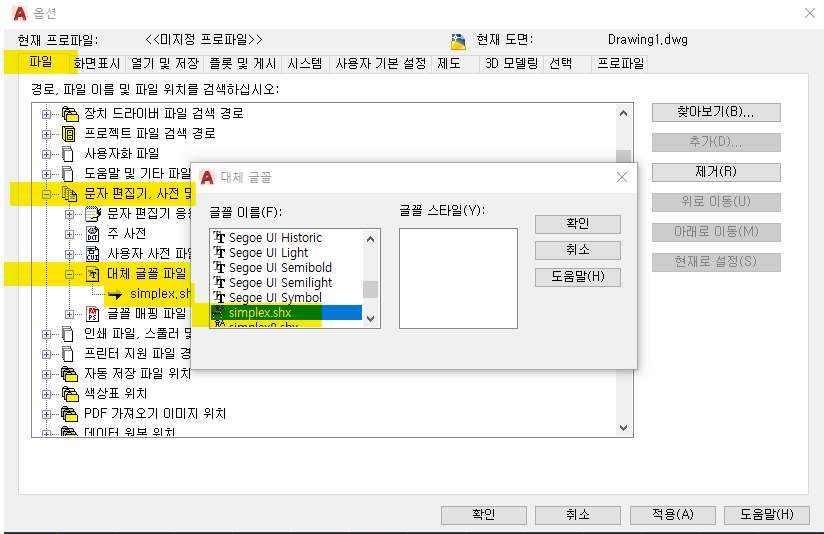

** 대체 문자를 처리하는 현재 시스템에 없는 글꼴이 표시될 때 다른 글꼴로 대체할 수 있습니다.설정은 파일 –> 문자 편집기 –> 대체 글꼴 –> simplex.shx
** style/text/mtext/표제 난 만들기/교육 영상 입니다.
